Детали продукта
Place of Origin: Shenzhen
Фирменное наименование: RION
Сертификация: CE

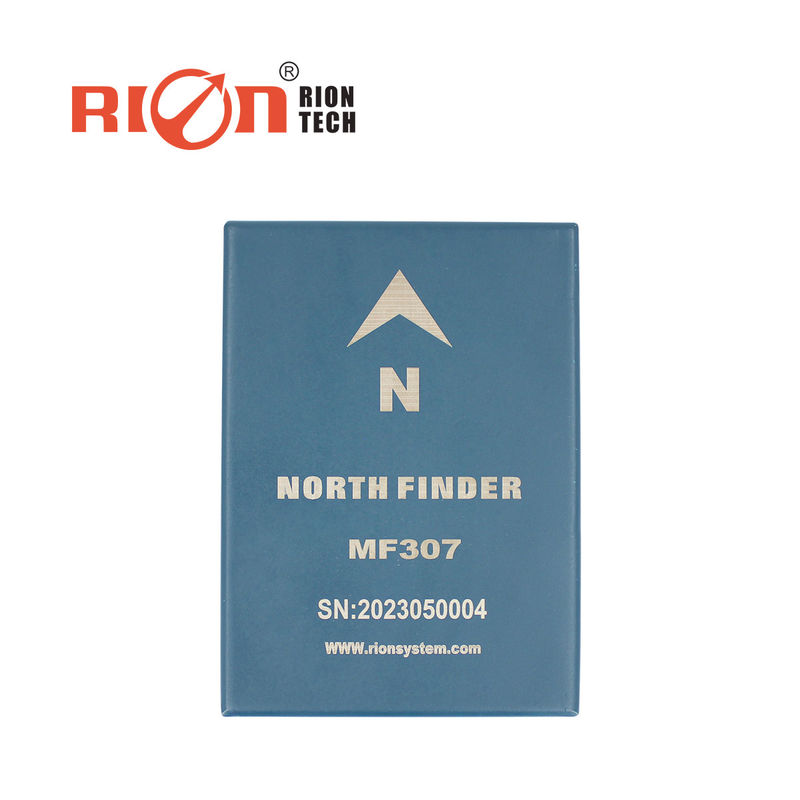

Model Number: MF307
Документ: MF3 SERIES FIBER NORTH FIND...ER.pdf
Условия оплаты & доставки
Количество мин заказа: 1 шт.
Цена: $5,650.00~$8,450.00
Упаковывая детали: 1 шт. гиросенсора в каждом внутреннем ящике, 100 шт. /тн.
Время доставки: 2-4 недели
Условия оплаты: Т/Т, ПайПал
Поставка способности: 1000 коробки/коробки в месяц склонметры доступны
MTTR: |
≤30min |
Мтбф: |
≥ 10000 часов |
Цифровой данное: |
TTL/RS232/RS422/RS485 |
Силовое питание: |
9.5~36VDC |
Горизонтальная точность: |
≤ 0,05° (1σ) |
Рабочий ток: |
Типичное значение: 0,5 А, |
Рабочая температура: |
-20°C ≈ +50°C |
Вес: |
≤ 1,1 кг |
MTTR: |
≤30min |
Мтбф: |
≥ 10000 часов |
Цифровой данное: |
TTL/RS232/RS422/RS485 |
Силовое питание: |
9.5~36VDC |
Горизонтальная точность: |
≤ 0,05° (1σ) |
Рабочий ток: |
Типичное значение: 0,5 А, |
Рабочая температура: |
-20°C ≈ +50°C |
Вес: |
≤ 1,1 кг |
Гироскоп с оптическим волоконным северным ориентировщиком в основном используется для быстрого и автономного определения истинного северного направления,получение угловой скорости вращения Земли путем отслеживания гироскопа волоконно-оптического, разрешение сигнала вращения угловой скорости Земли, вычисление включенного угла между главной осью гироскопа и истинным северным направлением Земли,и предоставление информации об азимуте для носителя.
Гироскопный северный ориентировщик представляет собой мехатронный продукт, который состоит из гироскопа из оптических волокон, акселерометра, механического устройства управления вращением и встроенного компьютера.
| MF307 | MF308 | MF309 | |
| Север ищет время | ≤ 3 мин | ≤ 3 мин | ≤ 3 мин |
| Диапазон углов наклона, над которыми можно найти север | ± 15° | ± 15° | ± 15° |
| Север стремится к точности ((1σ) | 00,5° | 00,3° | 0.1° |
| Точность измерения проката и наклона ((± 15°) | 0.2° | 0.2° | 0.2° |
| Разрешение отклонения | 0.2° | ||
| Сохраните курс. | 1.2°/h (угловая скорость <325°/s) | ||
| Электрическое питание | 9.5~36VDC (Внимание: диаметр линии питания > 0,3m2, линия питания и заземление) | ||
| Рабочий ток | Типичное значение: 0,5 А, максимальный ударный ток: 1 А | ||
| Интерфейс | TTL/RS232/RS422/RS485 настраиваемый | ||
| Рабочая температура | -20°C~+50°C | ||
| Температура хранения | -40°C~+60°C | ||
| Теплая и влажная среда | Относительная влажность менее 95% | ||
| Как это работает | Автоматическая самопроверка начинается после включения питания, автоматическое поиск северной направленности выполняется после успешной самопроверки,и результаты поиска севера отправляется на верхний компьютер после того, как поиск севера завершен. | ||
| Сопротивление изоляции | Сопротивление изоляции между независимыми цепями гиропоказателя и между цепью и оболочкой не должно быть меньше 10 МΩ в стандартных атмосферных условиях. | ||
| MTBF | ≥ 10000 часов | ||
| MTTR | ≤ 30 мин | ||
| Материал | Нержавеющая сталь + сплав алюминия | ||
| Вес | ≤ 1,1 кг (без кабеля) | ||
Способ установки
Перед стрелкой гиропоказателя север, левая и правая стороны монтажной основной пластины являются монтажной справочной плоскости.Выровнять эталонные плоскости с монтажными линиями головы и хвоста носителя, и установить гиропоказатель на носителе тремя винтами M5. См. на рисунке ниже размеры установки гиропоказателя.
Размер оболочки
Требования к полноте
Полный комплект оборудования включает:
