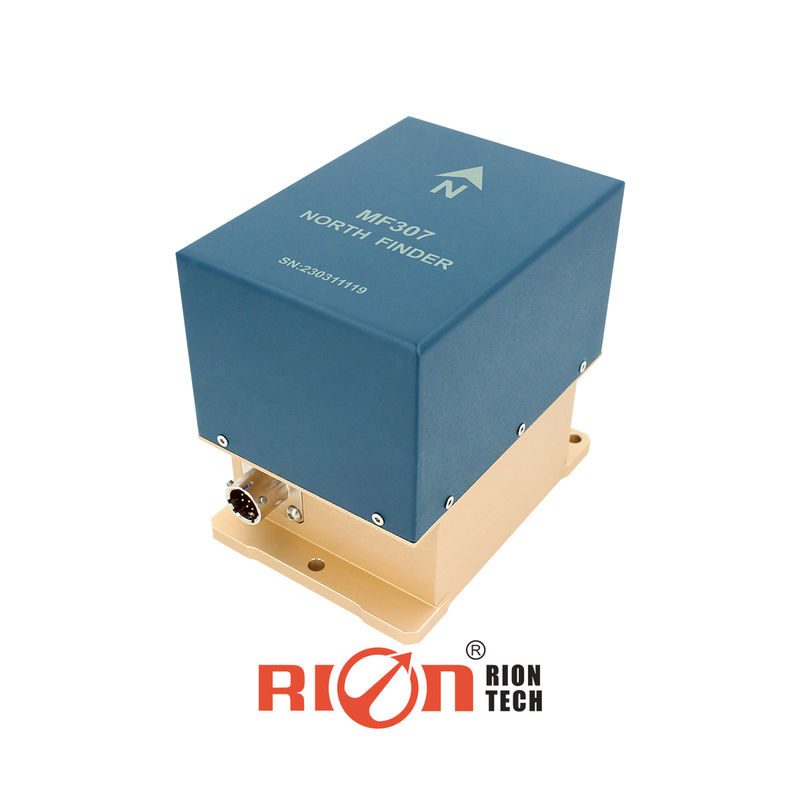

MF3 компактный гироскопический цифровой выход.

Детали продукта

Place of Origin: Shenzhen

Фирменное наименование: RION

Сертификация: CE

Номер модели: МФ3

Документ: MF307EX NORTH FINDER.pdf

Условия оплаты & доставки

Количество мин заказа: 1 шт.

Цена: $5,650.00~$8,450.00

Упаковывая детали: 1 шт. гиросенсора в каждом внутреннем ящике, 100 шт. /тн.

Время доставки: 2-4 недели

Условия оплаты: T/T, Paypal

Поставка способности: 1000 коробки/коробки в месяц склонметры доступны

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Горизонтальная точность ≤0, 05° Гироскопический северный искатель, Цифровой выходной гироскопический ориентировщик


MTTR:	≤30min	MTBF:	≥ 10000 часов
Цифровой данное:	TTL/RS232/RS422/RS485	Источник питания:	9.5~36VDC
Сохраните курс.:	3°/ч	Материал:	Нержавеющая сталь + алюминиевый сплав
Рабочая температура:	-20°C ≈ +50°C	Вес:	≤ 1,1 кг

MTTR:	≤30min
MTBF:	≥ 10000 часов
Цифровой данное:	TTL/RS232/RS422/RS485
Источник питания:	9.5~36VDC
Сохраните курс.:	3°/ч
Материал:	Нержавеющая сталь + алюминиевый сплав
Рабочая температура:	-20°C ≈ +50°C
Вес:	≤ 1,1 кг

Описание

MF3 компактный гироскопический цифровой выход.

Спецификации продукции

Атрибут	Стоимость
MTTR	≤ 30 мин
MTBF	≥ 10000 часов
Цифровой выход	TTL/RS232/RS422/RS485
Электрическое питание	9.5~36VDC
Сохраните курс.	3°/ч
Материал	Нержавеющая сталь + сплав алюминия
Операционная температура	-20°C ≈ +50°C
Вес	≤ 1,1 кг

Обзор продукции

Поисковик на основе гироскопа предназначен для быстрого и независимого определения истинного северного направления.Он работает, отслеживая угловую скорость вращения Земли с помощью высокоточного гироскопа, извлекая сигнал вращения Земли и вычисляя угол между основной осью гироскопа и истинным северным направлением.Это позволяет передавать точную информацию о азимуте для навигационных и позиционирующих систем..

Структура системы

Это устройство представляет собой высокоинтегрированную электромеханическую систему, включающую гироскоп, акселерометр, модуль точного механического вращения и встроенное вычислительное устройство.Эти компоненты работают вместе, чтобы обеспечить точные показания на север даже в динамичных или сложных условиях..

Технические параметры

Параметры	MF307EX
Север ищет время	3 мин / 2 мин (регулируемый)
Диапазон углов наклона, над которыми можно найти север	± 15°
Север стремится к точности ((1σ)	00,5°
Сохранить курс (нулевая стабильность отклонения 10s 1σ)	3°/ч
Электрическое питание	9.5~36VDC (Внимание: диаметр линии питания > 0,3 мм2, линия питания и заземление)
Рабочий ток	Типичное значение: 0,5 А, максимальный ударный ток: 1 А
Интерфейс	TTL/RS232/RS422/RS485 необязательно
Рабочая температура	-20°C~+50°C
Температура хранения	-40°C~+60°C
Теплая и влажная среда	Относительная влажность менее 95%
Как это работает	Автоматическая самопроверка начинается после включения питания, автоматическое поиск северной направленности выполняется после успешной самопроверки,и результаты поиска севера отправляется на верхний компьютер после того, как поиск севера завершен.
Сопротивление изоляции	Сопротивление изоляции между независимыми цепями гиропоказателя и между цепью и оболочкой не должно быть меньше 10 МΩ при стандартных атмосферных условиях.
MTBF	≥ 10000 часов
MTTR	≤ 30 мин
Материал	Нержавеющая сталь + сплав алюминия
Вес	≤ 1,1 кг (без кабеля)

Способ установки

Перед стрелкой гиропоказателя север, левая и правая стороны монтажной основной пластины являются монтажной справочной плоскости.Выровнять эталонные плоскости с монтажными линиями головы и хвоста носителя, и закрепите гиропоказатель на носителе тремя винтами М5.

Размер раковины

Требования к полноте

Полный комплект оборудования включает:

1 комплект гироскопа с волоконно-оптическим северным ориентиром
Один авиационный разъем соединительного провода
